前段時間接到個項目是為客戶設計醫院數字減影血管造影DSA檢查室中央空調，近年來醫療技術不斷提高，新型醫療設備、設施相繼出現，把原來很復雜的檢查治療變成微創甚至無創技術，DSA（D igitalSubtraction A ngiography）即數字減影血管造影儀，就是這種現代化醫療設備的代表。在空調設計中，由于DSA 室中醫用設備的特殊性，其設備冷負荷要遠遠大于普通醫用房間，這就決定了DSA 室的空調設計除了按常規考慮圍護結構、人員、燈光等負荷，更應該仔細核對設備負荷，必須重點考察DSA 設備的發熱量來計算冷負荷，而這個問題往往被初做DSA 室空調設計者忽略。
一、DSA檢查室中央空調使用環境

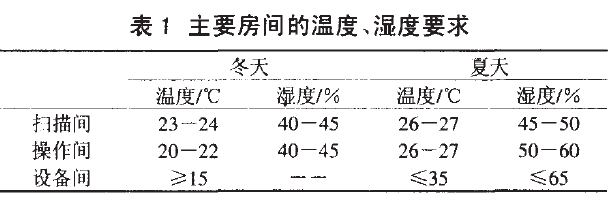

空調設計上，DSA 室與普通醫用房間相比，所使用設備具有其特殊性，所以負荷計算方法不能完全按照常規方法進行。通常，一個完整的DSA 室組合包括DSA 掃描室及其輔助用房，輔助用房一般包括操作間、準備室、更衣室、設備間。DSA 掃描室內置掃描床；操作間內置控制臺、病人監視屏幕等設施；準備間內置洗手池、滅菌器；設備間內放置計算機柜和配電柜。掃描室是病人進行病情檢查的地方，冬季病人檢查時要脫去外衣，如果室內溫度過低，檢查時間較長，很容易著涼，加重病情；夏天因掃描室通風不暢，易使溫度過高，濕度過大，對病人和設備都是不利的。DSA 室及其輔助用房的溫濕度要求如：表1 所示。
二、DSA檢查室中央空調設計要求
為了達到溫濕度要求，合理的空調設計變得非常重要，而負荷計算是合理設計的基礎，對于DSA室，按常規計算方法進行負荷計算，常常出現室內溫度過高的現象。這主要是由于沒有充分考慮設備的散熱量。這些房間里的，設備散熱量是房間熱負荷的主要組成部分。初做DSA 室設計往往忽略其設備間設備發熱量，或者根據已知的設備電量依照常規方法進行，這就會造成空調負荷計算過小，影響設備的運行。另一方面，一些設計師習慣于利用一定換氣次數的通風解決設備間溫度過高的問題，但由于DSA 室設備放熱量很大，即使換氣次數相當多，溫度依然很高，所以這種方法的實際效果并不好。
三、DSA檢查室中央空調設計方法案例
下面以崇州人民醫院數字減影血管造影DSA 室空調設計為例，說明用公式法及換氣次數法計算DSA 室等房間的負荷與實際情況的差別。DSA 室及輔助用房平面圖見圖1。

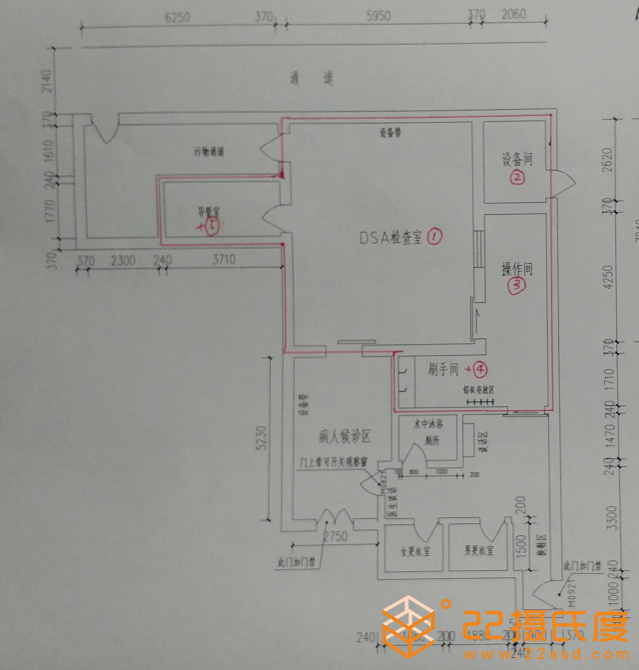

圖1 DSA 室及其輔助用房平面圖
依據常規方法對其進行設備負荷計算：CLM=1000·n1·n2·n3NM/η。CCLM（1）式中，CCLM為電動設備散熱形成的冷負荷，W ；NM 為電動設備的安裝功率，kW ；n1 為同時使用系數，一般可取0.5～1；n2 為安裝系數，一般可取0.7～0.9；n3為電動機的負荷系數，按實際測定，一般為0.4～0.5；η為電動機功率，一般可取0.8～0.9；CCLM為電動設備和用具散熱的冷負荷系數，可查表得出。
四、DSA檢查室中央空調制冷量算法。
設備間電動設備的安裝功率為20kW ，n1 取1，n2 取0.8，n3 取0.5，η取0.8，設備連續使用6h，CCLM查表為0.70，代入式（1）得出設備散熱冷負荷為7kW 。但與設備廠家進行散熱量測算后發現設備的實際散熱量為11.6 kW ，實際散熱量是計算值的1.6 倍。由此可見，計算的散熱量遠遠小于設備的實際散熱量，但不同廠家的選件配置，散熱量稍有差別。在本設計中，設備間夏季空調負荷約為450W /m 2，
所以，如果忽略了設備間內設備的發熱量或按換氣次數法計算，得到的空調負荷是要小于實際負荷的，因而依據計算負荷選擇的空調設備也是不能滿足DSA 室夏季供冷要求的。
|
